Böschungsstabilitätsanalyse Delmenhorst — Standsicherheit nach Eurocode 7

Auf 7 m ü. NHN und mit über 78.000 Einwohnern wächst Delmenhorst kontinuierlich in die Fläche und in die Tiefe. Jede neue Baugrube in der Delmenhorster Geest, jeder Lärmschutzwall entlang der A28 und jede Aufschüttung im Gewerbegebiet Ganderkesee-Süd erfordert einen rechnerischen Nachweis der Böschungsstabilität. Wir erstellen diese Analyse nach DIN EN 1997-1 in Kombination mit DIN 1054 und hinterlegen sie mit Kennwerten aus bodenmechanischen Laborversuchen. Die örtlichen Geschiebelehme und Talsandfüllungen der Delme-Niederung verhalten sich bei Wasserzutritt völlig unterschiedlich — genau das modellieren wir mit Lamellenverfahren, bevor der Bagger anrollt. Für tiefere Aufschlüsse kombinieren wir die Böschungsstabilitätsanalyse mit der SPT Bohrung, um die Lagerungsdichte der Sandlinsen zu quantifizieren.

Ein um 2 Grad unterschätzter Reibungswinkel kann den Ausnutzungsgrad einer 8 m tiefen Baugrube von 0,85 auf 1,12 springen lassen — rechnerisch steht die Böschung dann nicht mehr.

Ablauf und Umfang

Die Ausdehnung Delmenhorsts ab den 1960er-Jahren hat ein heterogenes Baugrundbild hinterlassen: gewachsener Geschiebelehm der Saale-Kaltzeit liegt neben aufgefüllten ehemaligen Feuchtwiesen entlang der Delme. Diese anthropogenen Auffüllungen enthalten oft Bauschutt und humose Einschlüsse — Materialien ohne Kohäsion, die bei Aushubtiefen über 3 m sofort standsicherheitsrelevant werden. Unsere Böschungsstabilitätsanalyse berechnet den Ausnutzungsgrad nach DIN 4084 für kreisförmige und polygonale Gleitflächen. Wir unterscheiden drainierte und undrainierte Bedingungen, je nach Bauzeit und Wasserhaltung. Die erforderlichen Scherparameter φ′ und c′ ermitteln wir im eigenen Labor aus ungestörten Proben. In Hanglagen mit feinsandigen Schluffen westlich von Adelheide setzen wir ergänzend den CPT Versuch ein, um die Schichtgrenzen zentimetergenau zu erfassen und die Gleitkreiseingabe zu schärfen.

Örtliche Baugrundfaktoren

In der Baugrube an der Cramerstraße stand nach drei Tagen Dauerregen das Wasser 40 cm hoch im Planum. Der örtliche Beckenschluff hatte sich binnen Stunden von einer steifplastischen in eine weiche Konsistenz verwandelt — der ursprüngliche Nachweis mit drainierten Parametern war wertlos. Wir mussten nachts um 2 Uhr den undrainierten cu-Wert aus Taschenpenetrometer-Messungen neu ansetzen und die Böschung im Bereich der Leitungsgräben auf 1:2 abflachen. Solche Szenarien zeigen, dass eine Böschungsstabilitätsanalyse kein einmaliger Rechenlauf ist, sondern ein begleitendes Instrument während der gesamten Aushubphase. In Delmenhorst mit seinen oberflächennahen Stauwasserhorizonten ist eine Nachkalkulation nach jedem starken Niederschlagsereignis Standard in unserem Monitoring-Konzept.

Referenzparameter

Parameter	Typischer Wert
Berechnungsnorm	DIN EN 1997-1 / DIN 4084
Gleitflächenform	Kreisförmig (Bishop) / polygonal (Janbu)
Scherparameter	φ′, c′ (drainiert), cu (undrainiert)
Teilsicherheitsbeiwerte	GZ GEO-2 (DIN 1054:2010-12)
Wasserstand	Stationär / instationär, Berücksichtigung Sickerlinie
Maximale Böschungshöhe	Projektspezifisch, typisch 3–12 m
Erddruckbeiwert	Nach DIN 4085 für angrenzende Bauwerke
Berichtsformat	Standsicherheitsnachweis mit Lamellenprotokoll

Ergänzende Leistungen

Scherparameter-Bestimmung

Rahmenscherversuch und Triaxialversuch an ungestörten Proben aus dem Delmenhorster Geschiebelehm zur Ermittlung von Kohäsion und Reibungswinkel.

Wasserhaltungs-Monitoring

Kontinuierliche Erfassung des Porenwasserdrucks mit Piezometern während der Aushubphase für die Nachkalkulation des Ausnutzungsgrads.

Böschungsfreilegung mit Schürfgruben

Aufschluss der oberen 3–4 m zur Erkennung von Auffüllungen und Wurzelhorizonten, die im Gleitkreis liegen können.

Erschütterungsarme Verdichtung

Rüttelverdichtung der Böschungsschulter ohne Gefügestörung, wenn locker gelagerter Feinsand in der Delme-Niederung ansteht.

Häufig gestellte Fragen

Was kostet eine Böschungsstabilitätsanalyse in Delmenhorst?

Die Kosten für einen vollständigen Standsicherheitsnachweis nach DIN 4084 in Delmenhorst liegen projektabhängig zwischen €1.090 und €3.820. Der Preis umfasst die geotechnische Erkundung, Laborversuche zur Scherfestigkeit und den rechnerischen Nachweis für kreisförmige und polygonale Gleitflächen. Maßgeblich sind Aushubtiefe und Komplexität des Schichtenmodells.

Welche Normen sind für den Nachweis in Deutschland bindend?

Der Nachweis folgt dem Eurocode 7 (DIN EN 1997-1) in Verbindung mit DIN 1054:2010-12 für die Teilsicherheitsbeiwerte. Die Berechnung der Gleitsicherheit selbst ist in DIN 4084:2017-11 geregelt. Für die Eingangsparameter greifen wir auf die Laborversuche nach DIN EN ISO 17892 zurück.

Reicht ein Nachweis für die gesamte Bauzeit?

Nein. Der Nachweis gilt für den angenommenen Bauzustand. Bei Wasserzutritt, Frost-Tau-Wechseln oder Änderung der Aushubgeometrie muss nachkalkuliert werden. In Delmenhorst mit seinen Stauwasserhorizonten empfehlen wir ein begleitendes Monitoring mit definierten Schwellenwerten für den Porenwasserdruck.

Berechnen Sie auch verfestigte Böschungen mit Geogittern?

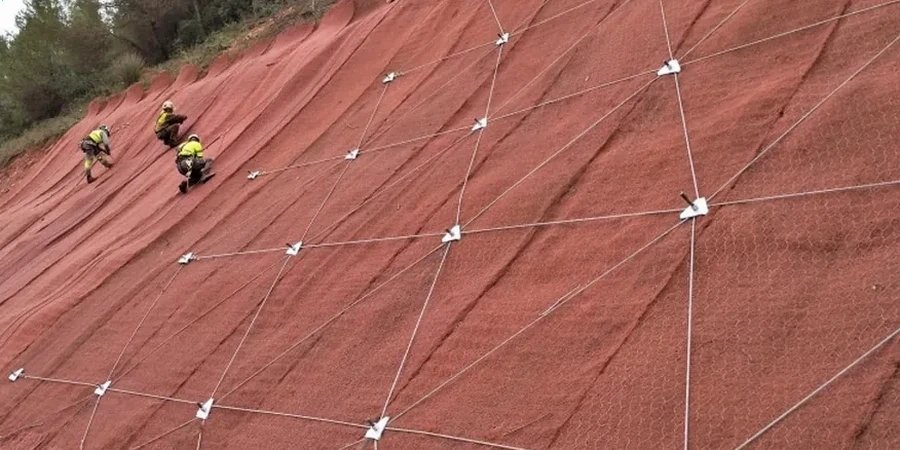

Ja, wir modellieren bewehrte Böschungen nach den Empfehlungen des Arbeitskreises «Bewehrte Erde» der DGGT. Die Geogitterlagen werden als Zugkräfte in das Lamellenmodell eingeführt. Der Nachweis umfasst dann neben der Gleitsicherheit auch den Herausziehwiderstand der Bewehrungslagen.
