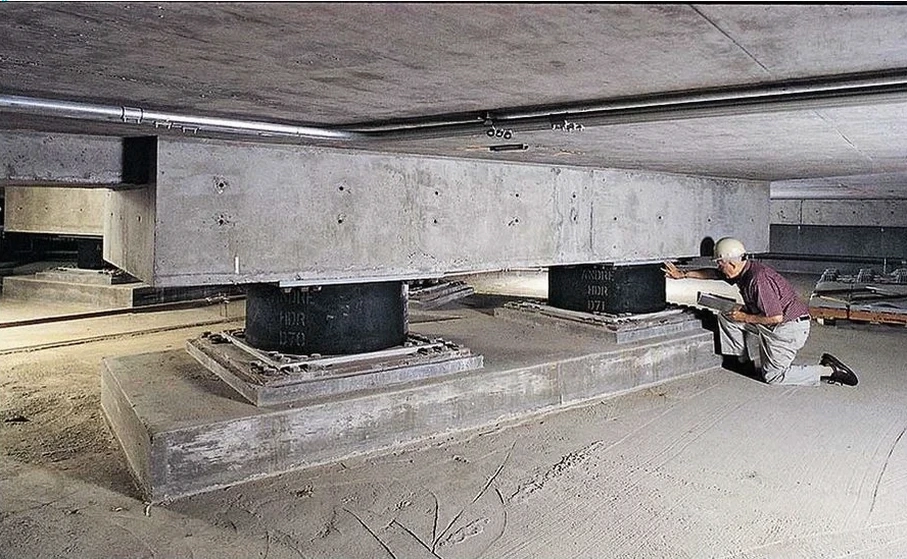

Erdbebenisolationsbemessung in Delmenhorst – Laborgeprüfte Sicherheit für Tragwerke

Wenn der Versuchsrahmen für Elastomerlager in die Prüfpresse eingebaut wird, achten wir in unserem Labor zuerst auf die Steifigkeitskennlinie unter zyklischer Last – das ist die Basis jeder Erdbebenisolationsbemessung. In Delmenhorst, mit seinen 77.000 Einwohnern und den quartären Sand- und Beckenschluffen der Wesermarsch, reicht ein Standardansatz aus dem Katalog selten aus. Die lokale Geologie, geprägt von eiszeitlichen Rinnenfüllungen und wechselnden Grundwasserständen um 2 bis 4 Meter unter GOK, verlangt eine standortspezifische Kalibrierung der Isolatorparameter. Ergänzende Untersuchungen wie die Korngrößenanalyse liefern uns die granulometrischen Daten, um Setzungsdifferenzen unter den Isolatoren realistisch abzuschätzen, bevor wir das nichtlineare Antwortmodell für Delmenhorst aufbauen.

Die effektive Periode eines isolierten Bauwerks muss mindestens das 1,5-fache der Bodenperiode in Delmenhorst betragen, um eine zuverlässige Entkopplung vom Untergrund zu erreichen.

Ablauf und Umfang

Die städtebauliche Entwicklung Delmenhorsts nahm mit der Industrialisierung der Kork- und Juteverarbeitung im 19. Jahrhundert Fahrt auf, was zu einer dichten Bebauung auf den sandigen Ablagerungen der Delme-Niederung führte. Heute sehen wir bei Projekten im Bereich der Innenstadt oft heterogene Untergründe, wo alte Auffüllungen neben gewachsenen Sanden liegen. Für die Erdbebenisolationsbemessung bedeutet das: Die Standortklasse kann auf kurzer Distanz wechseln, und wir müssen das Antwortspektrum nach DIN EN 1998-1/NA differenziert ansetzen. Bevor ein Isolator dimensioniert wird, klären wir den Schichtaufbau mit einer CPT-Sondierung, denn der Spitzendruck gibt uns die nötige Sicherheit, dass unter dem Isolationshorizont keine weichen Linsen die Schwingungsdämpfung ungewollt verändern. Die horizontale Steifigkeit des Gesamtsystems legen wir dann so aus, dass die Eigenperiode des Bauwerks im Bereich von 2 bis 3 Sekunden liegt, wo die spektralen Beschleunigungen für Delmenhorster Verhältnisse deutlich abklingen.

Örtliche Baugrundfaktoren

Vergleicht man die Untergründe in Delmenhorst, fällt der Unterschied zwischen dem nördlichen Stadtgebiet um Hasport und dem südlichen Bereich nahe der Graft auf. In Hasport dominieren sandige, gut tragfähige Böden, während im Bereich der Graft und entlang der Delme-Aue organische Weichschichten mit Mächtigkeiten von über 2 Metern auftreten. Eine Erdbebenisolationsbemessung, die diesen Wechsel ignoriert, läuft Gefahr, dass sich unter seismischer Belastung unterschiedliche Setzungen einstellen und die Isolatorebene verkippt. Ein verkippter Isolator verliert einen Teil seiner horizontalen Beweglichkeit und baut ungewollte Exzentrizitäten auf. Unser Team prüft deshalb für jedes Projekt die Baugrundklasse nach DIN 4020 und leitet daraus konservative Steifigkeitsabminderungen für die Lager ab. Nur so stellen wir sicher, dass das Isolationssystem auch bei einem seltenen Ereignis mit 475 Jahren Wiederkehrperiode planmäßig arbeitet.

Referenzparameter

Parameter	Typischer Wert
Bemessungsspektrum nach DIN EN 1998-1/NA	Standortabhängig, Untergrundklasse B bis C typisch für Delmenhorst
Effektive Steifigkeit Elastomerlager (HDRB)	0.8 – 2.5 kN/mm bei 100% Scherdehnung, kalibriert im Labor
Äquivalente viskose Dämpfung	10 % bis 15 % für HDRB, 20 % bis 30 % für Bleikernlager
Maximale Verschiebungskapazität (d_max)	Bemessung auf 150 % der rechnerischen Verschiebung nach EC8
Restaurationskraft des Systems	Mindestens 2,5 % der abzufedernden Vertikallast
Prüffrequenz im dynamischen Versuch	0,5 Hz entsprechend der isolierten Eigenfrequenz
Mindestabstand Isolator zum Baugrubenrand	≥ 0,5 m, abhängig von Verschiebungsfuge

Ergänzende Leistungen

Dynamische Materialprüfung an Isolatoren

Wir prüfen Elastomer- und Bleikernlager nach DIN EN 15129 im akkreditierten Labor. Dabei ermitteln wir die effektive Steifigkeit und Dämpfung unter realistischen Verschiebungsamplituden, die aus den seismischen Berechnungen für Delmenhorst resultieren.

Standortspezifische Gefährdungsanalyse

Basierend auf DIN EN 1998-1/NA und lokalen Bodenprofilen aus Delmenhorst erstellen wir das Antwortspektrum und leiten die Bemessungsverschiebung für die Isolatorebene ab – inklusive der Berücksichtigung von Beckenresonanzen im Weser-Aller-Gebiet.

Häufig gestellte Fragen

Welche Untergrundklasse ist in Delmenhorst für die Erdbebenisolationsbemessung maßgebend?

In Delmenhorst treffen wir je nach Quartier auf die Baugrundklassen B (mäßig feste Sande) und C (lockere Sande, Beckenschluffe). Gemäß DIN EN 1998-1/NA muss der ungünstigere Fall angesetzt werden, wenn die Schichtung auf kurzer Distanz wechselt. Unser Labor führt daher immer eine bohrtechnische Erkundung durch, bevor wir das Bemessungsspektrum festlegen.

Mit welchen Kosten muss ich für eine Erdbebenisolationsbemessung in Delmenhorst rechnen?

Für die vollständige Bemessung eines Basisisolierungssystems in Delmenhorst – von der geotechnischen Erkundung über die dynamische Laborprüfung bis zum rechnerischen Nachweis – liegt der Aufwand zwischen €3.430 und €7.040, abhängig von der Anzahl der Isolatortypen und der Komplexität des Bauwerks.

Wie wird die Restaurationskraft nach einem Erdbeben sichergestellt?

Die Rückstellfähigkeit des Isolationssystems gewährleisten wir durch einen ausreichenden Steifigkeitsanteil bei kleinen Dehnungen. Bei Elastomerlagern ist das die Kriechsteifigkeit des Gummis, bei Gleitsystemen die Kombination mit Federelementen. Wir dimensionieren so, dass die bleibende Verschiebung nach einem Bemessungsbeben weniger als 30 % der maximalen Verformung beträgt.
