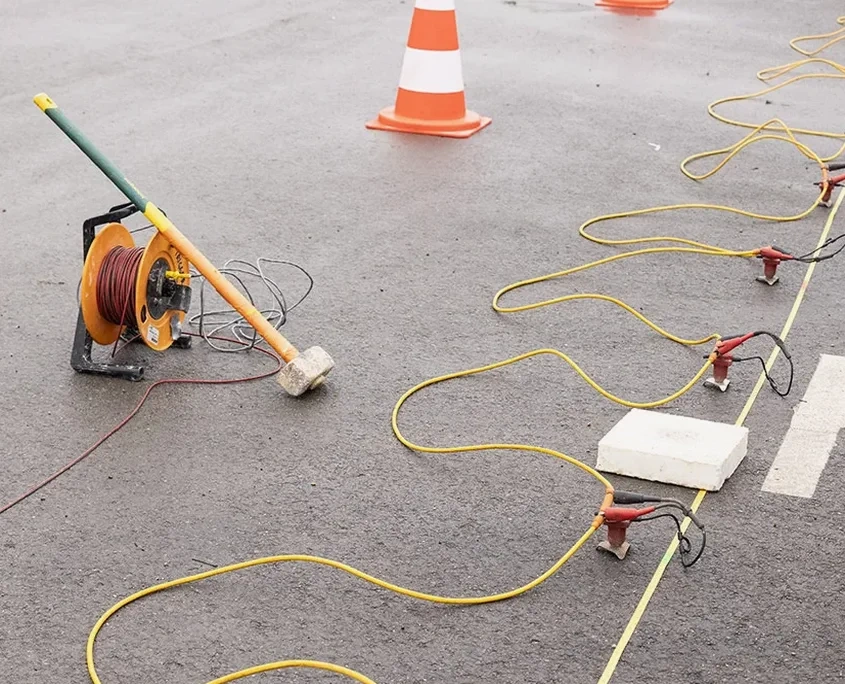

Die quartären Lockergesteine im Stadtgebiet Delmenhorst, insbesondere die fein- bis mittelsandigen Ablagerungen entlang der Delme und der Klosterbach-Niederung, erfordern bei Erdbebenbetrachtung eine detaillierte Bodenverflüssigungsanalyse. Mit einer Grundwassertiefe, die in Flussnähe oft weniger als drei Meter unter Geländeoberkante liegt, sind die Bedingungen für einen Porenwasserüberdruck kritisch. Unser Labor führt diese Spezialuntersuchung triaxialzyklisch und mittels Korngrößenverteilung durch, um das Verflüssigungspotenzial standortscharf zu bewerten. Ergänzend setzen wir die CPT-Sondierung ein, wenn der Spitzendruck und die Mantelreibung eine lückenlose Stratigraphie der Delmenhorster Talsande liefern müssen, bevor die dynamischen Kennwerte im Labor ermittelt werden.
Die zyklische Triaxialprüfung an Delmenhorster Talsanden zeigt bei Grundwasser nahe der Oberfläche oft kritische Porenwasserdruckverhältnisse schon ab Magnitude 5,5.
Ablauf und Umfang
Im Labor beginnt die Bodenverflüssigungsanalyse mit der Aufbereitung ungestörter Sonderproben aus Delmenhorster Baugruben, die in dünnwandigen Stahlzylindern entnommen und sofort versiegelt werden. Der triaxialzyklische Versuch nach DIN 18137-2 bildet das Kernstück: Unter isotroper Konsolidierung mit Sättigungsdrücken, die dem lokalen Grundwasserniveau entsprechen, werden zyklische Deviatorspannungen mit Frequenzen zwischen 0,1 und 1 Hz aufgebracht. Die Messung des Porenwasserdruckanstiegs bei undrainierten Bedingungen erlaubt die direkte Ableitung der zyklischen Scherfestigkeit. Parallel dazu bestimmen wir über die Sieblinie den Feinanteil und den Ungleichförmigkeitsgrad, denn Delmenhorster Sande mit Schlufflinsen reagieren anders als die reinen Flugsande der Geest – erst die Kombination beider Parameter macht die Aussage zur Verflüssigungsanfälligkeit belastbar.
Örtliche Baugrundfaktoren
Die geologische Situation in Delmenhorst birgt ein unterschätztes Risiko: Während die höher gelegenen Geestbereiche tragfähige Sande aufweisen, liegen die Baugebiete entlang der Delme und im Bereich der Graft auf wassergesättigten, locker gelagerten Sedimenten. Bei einem seismischen Ereignis – die Region gehört zur Erdbebenzone 0 nach DIN 4149, jedoch mit möglichen Fernwirkungen aus dem Norddeutschen Becken – kann sich in diesen Schichten ein Porenwasserüberdruck aufbauen, der die effektive Spannung schlagartig reduziert. Ein Bauwerk auf Streifenfundamenten würde in so einem Fall Setzungen erfahren, die weit über das zulässige Maß hinausgehen. Unsere Bodenverflüssigkeitsanalyse identifiziert solche Horizonte frühzeitig, sodass der Tragwerksplaner mit Bodenverbesserungsmaßnahmen wie Rütteldruckverdichtung oder der Wahl einer Pfahlgründung gegensteuern kann, lange bevor der erste Bagger anrückt.
Maßgebliche Normen
DIN EN 1998-5:2010-12 – Gründungen, Stützbauwerke und geotechnische Aspekte (Eurocode 8, Teil 5), DIN 18137-2 – Baugrund, Versuche und Versuchsgeräte; Bestimmung der zyklischen Scherfestigkeit im Triaxialversuch, DIN EN ISO 17892-4 – Geotechnische Erkundung und Untersuchung; Laborversuche an Bodenproben, Teil 4: Bestimmung der Korngrößenverteilung, DIN 4149:2005-04 – Bauten in deutschen Erdbebengebieten (Nachfolgedokument für zonale Einordnung)
Häufig gestellte Fragen
Ab welcher Erdbebenstärke ist eine Bodenverflüssigungsanalyse in Delmenhorst sinnvoll?
Obwohl Delmenhorst in der Erdbebenzone 0 liegt, empfehlen wir die Untersuchung ab einer Bauwerksklasse III nach DIN 4149 oder wenn die Baugrundgutachten locker gelagerte, wassergesättigte Sande in weniger als fünf Metern Tiefe ausweisen. Fernwirkungen von Beben der Magnitude 5,0 aus dem Niederrheingraben oder dem Norddeutschen Becken können in den Flussniederungen der Delme kritische Porenwasserdrücke erzeugen.
Welche Kosten entstehen für eine Bodenverflüssigungsanalyse im Labor?
Für eine vollständige Bodenverflüssigungsanalyse mit triaxialzyklischen Versuchen an zwei Proben, inklusive Korngrößenverteilung und geotechnischem Bericht, liegt der Aufwand je nach Probenanzahl und Sättigungsaufwand zwischen €2.250 und €3.550. Der genaue Betrag richtet sich nach der Anzahl der zu prüfenden Tiefenhorizonte und der geforderten Zyklenzahl.
Wie unterscheidet sich die Analyse von einer einfachen Sondierung?
Eine Drucksondierung nach CPT liefert den Spitzendruck und die lokale Mantelreibung als kontinuierliches Tiefenprofil, kann aber den Porenwasserdruckanstieg unter zyklischer Belastung nicht abbilden. Erst die triaxiale Bodenverflüssigungsanalyse im Labor misst direkt, wie sich der Sättigungsgrad und die Kornstruktur auf die effektive Spannung auswirken, was für die Standsicherheitsberechnung nach DIN EN 1998-5 unverzichtbar ist.
Reicht eine Korngrößenanalyse aus, um das Verflüssigungsrisiko in Delmenhorst zu bewerten?
Die Sieblinie allein gibt Hinweise auf die Verflüssigungsanfälligkeit – enggestufte Mittelsande mit geringem Feinanteil gelten als besonders gefährdet. Eine belastbare Aussage für den Prüfstatiker erfordert jedoch den zyklischen Triaxialversuch, da selbst ein ungünstig gestufter Sand bei ausreichender Lagerungsdichte dilatantes Verhalten zeigen und damit sicher sein kann. Die kombinierte Analyse beider Parameter ist unser Standard.
